コンピューター制御の音声調整卓

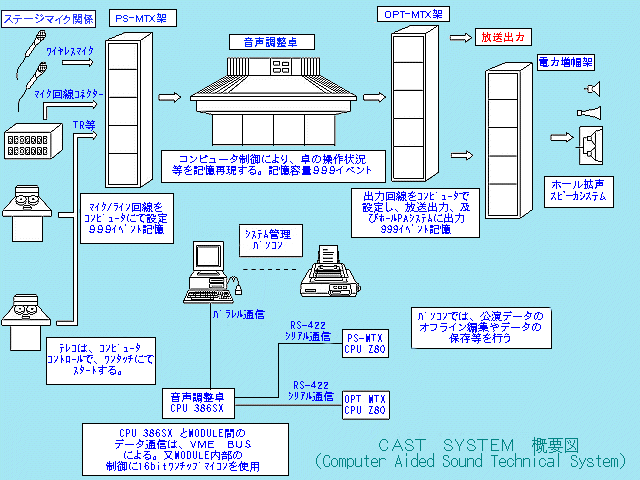

　　　　これがCAST SYSTEMだ

’９８年１月４日よりこのページを御覧になられた人数は

人です。

　　　　　　　　AP-36001ATM形主音声調整卓仕様書
１　概　要
　ＡＰ－３６００１ＡＴＭ形主音声調整卓（ＰＡ卓）は、マイク入力４０ＣＨ、ワイヤレス入力２０ＣＨで構成された拡声調整卓です。オートフェーダー等音声制作の処理をコンピュータアシストにて、作業の能率化を計りオペレータの負担を軽減するだけでなく、コンソール上の機能を記憶し、又瞬時に再現する事が出来ます。
　各入力モジュールには、パラメトリックイコライザーを装備し、ミクシングフェーダには、フライングフェーダを使用してＶＣＡをコントロールします。又サウンドエリアをコントロールするＶＣＡＭＴＸシステムと組み合わせて使用することで、あらゆるパターンのサウンド空間を作る事が出来ます。

２		機器構成
	（１）	マイクインプットモジュール		６０本
	（２）	グループモジュール		８本
	（３）	レコーディングモジュール	（ステレオ）	１本
	（４）	トークバックモジュール		１本
	（５）	モニターモジュール		１本

３		基本仕様
	（１）	入力　　マイクレベル	-70dBm～-30dBm	６０ＣＨ
		ラインレベル	-20dBm～+4dBm	６０ＣＨ
	（２）	出力　　ＶＣＡＭＴＸ送り	（G1～G8,AUX1～AUX8）	１６系統
		ＧＲＯＵＰＭＴＸ	（MTX1～MTX8）	８系統
		録音出力	（ステレオ）	１系統
		モニタ出力	（Ｌ，Ｃ，Ｒ）	１系統
	（３）	インプットモジュール部機能
		3.1　パラメトリックイコライザー	Ｈ，Ｍ，Ｌ帯域	3 BAND
			周波数可変
			Ｑ可変	0.7～ 7
			Boost/Cut	±１２ｄＢ
		3.2 リミッターコンプレッサー	レシオ	1:1～20:1
			アタックタイム	10mSEC
			スレスショルド	±１０ｄＢ
			リカバリータイム	0.1～3.0SEC
	（４）	ＣＰＵ制御　（制御項目　）
		4.1　入力レベルの設定
		4.2　フェーダの絞りセット　　（ワイヤレス入力及びグループ）	0dB～∞	0.5dB単位
		4.3　出力ポートの指定	G1～G8,AUX1～AUX8
		4.4　フェーダダイナミックス	CI～FI
		4.5　オートパン		音像移動
		4.6　 VCAMTX及び出力アサイン	OUTPUT1～24(STEREO)
		4.7　イベント登録数		(TOTAL 999)
			SCENE No.	99 SCENE
			ACTION No.	999 ACTION
		4.8　入力マトリックスプリセット情報

（注）フェーダーダイナミックスは、ワンアクションの中で連続した動きの合計時間が最大２０秒とする。

定　格　表　（音声調整卓）

№	項　　　　　　目
１	入力回路およびレベル	回路系統図の通り
２	出力回路およびレベル	回路系統図の通り
３	入力インピーダンス　　マイクロホン系　　　　　　　　　　　　　　（注１）　　　　　　　　　　　　　　ライン系	高入力インピーダンス６００Ωに適合　平衡６００Ω　平衡
４	出力インピーダンス　　プログラムライン　　　　　　　　　　　　　　　モニタスピーカ　　　　　　　　　　　　　　ヘッドホーン	６００Ω　平衡負荷インピーダンス８Ωに適合８Ω以上に適合
５	伝送周波数範囲	３０Ｈｚ～２０ＫＨｚ
６	電　　源　　　　　　電圧及び変動範囲　　　　　　　　　　　　周波数及び変動範囲　　　　　　　　　　　　相　　　　数　　　　　　　　　　　　消　費　電　力	ＡＣ１００Ｖ±１０％５０～６０Ｈｚ単　　相（　　　　）ＶＡ
７	性能保証温度範囲	０℃～＋４０℃
８	動作保証温度範囲	－１０℃～＋５０℃
９	使　　用	連　　続
１０	注１インピーダンス１５０Ωマイクに適合する

性　能　表

№	測定ブロック項　目　　　　　　　　　　　　　　　　　系　　統	総合特性本線モニタ	単位
１	レベル偏差	±0.3 ±0.5	dB
２	電力増幅度周波数特性　（周波数 30～20KHz の間　　　　　　　　　　　　　　　　　　1000Hzの値に対して）	±0.5 ±0.5	dB
３	常規使用状態( 周波数　30～20KHz の間 ) ひず　　常規状態で入力信号を　30 ～ 100Hz み　　本線系で 20dB増加　　100 ～ 10KHz 率　　モニタ系で10dB増加　　10K ～ 20KHz	0.3 　　0.5 0.5 　　0.5 0.3 　　0.3 0.5 　　0.5	％以下
４	Ｓ　　　マイクロホン増幅器を含む本線系 (-70dBm) ／　　　マイクロホン増幅器を含まない本線系(-20dBm) Ｎ比	56 　　56 70 　　70	dB 以上
５	信　　漏話( 周波数8KHzにて) 号の　　クロストーク漏　　VCのしぼり込みれ	70 　　70 70 　　70 70 　　70	dB 以上
６	ステレオ位相差（周波数50～15000Hz）	0.3 　　0.3	°
７	最大増幅度及び安定度	20 　　10	dB
８	チャンネル間レベル差	0.6 　　1.0	dB
９	入力インピーダンス　　　　　 30 ～ 100Hz 　　　　　　　　　　　　　　　　100 ～ 10KHz 　　　　　　　　　　　　　　　　10K ～ 20KH	±15 ±10 ±15	％以内

１　上記性能は標準常規使用状態で、その系統の入力端から出力端までの
　　　特性です。
２　モニタ系統とはプログラム系統を含んだモニタ増幅器までの系統です。
３　最大増幅度及び安定度とは常規使用状態になっている系統で、その中に
　　含まれてる音量調整器を出力側から順に増加させて最大増幅度の状態に
　　　した時、発振等の有害な現象を起こさないで増加できる全増幅度の限界
　　　　を言います。４本特性は周囲温度０～＋４０℃の範囲内で適応します。
５　常規使用状態とは規定の電源を使用し、指定されたレベルダイヤグラムに
　　　従って調整された状態を言います。
６　Ｓ／Ｎ比とは特に指定のない限り、常規使用状態での音声信号と雑音出
　　　力との比率をｄＢで表したものです。又雑音レベルは２０ＫＨｚ以上の帯域
　　　をカット（減衰）させる低域ろ波器（ＬＰＦ）を挿入して測定します。
７　本特性は特殊増幅器（インカムアンプ, ＡＧＣ，リミッタ，イコライザ等）が入ら
　　　ないときのみのものです。
８　本特性の測定試験方法は、ＢＴＳ６８０１（音声調整装置試験方法）に準じ
　　て行います。
