第6巻

作成　１９９７年　８月２９日

テレビ局中継車特集

最近のテレビ放送は、スポーツ番組をはじめとする局外からの中継は、スタジオ番組以上に、
テレビカメラの台数や多くの機材を駆使して中継されています。
従来の４：３の標準画面のほか１６：９のワイドクリアービジョンさらにハイビジョン等に対応した、
高性能な中継車が登場しています。
　そこでこの様な最新中継車の中で、より複雑な操作を要求される音声システムを、この８月に
完成した中継車に搭載した例を紹介します。

　我々が設計製作した音声システムは、８月２２日に大阪毎日放送に納車されました。
（車両は、千葉のＫ自動車工業、映像システム及びシステムアップ等は、神奈川のＳ社）

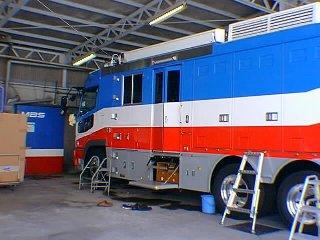

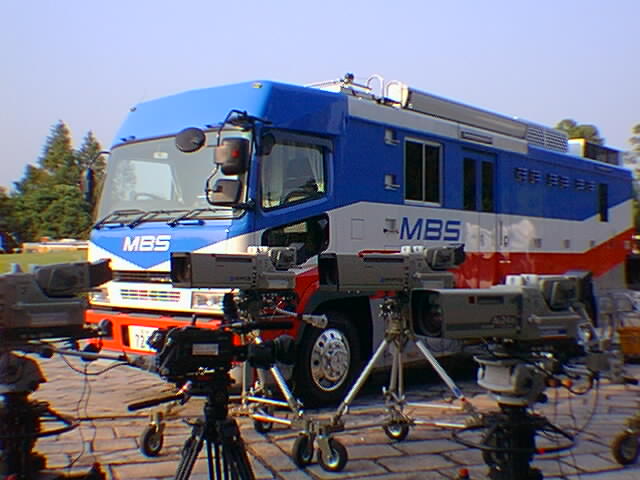

毎日放送に納車された大型中継車（８月２３日撮影）

ＴＶ中継車について

ＴＶの中継車には、次の様に分類出来ます。

（Ａ）規模による分類

１	大型中継車　　カメラ５～１０台以上（常時搭載）	スポーツ中継から番組制作等
２	中型中継車　　カメラ３～６台（常時搭載）	〃
３	小型中継車　　カメラ１～４台（常時搭載）	主にニュース等の報道用

（Ｂ）システムの違いによる分類

1	制作用中継車この車１台で、スタジオ制作と同じ機能を搭載し録画用ＶＴＲまで搭載している。
2	報道中継車略して報中、小型で起動力を重視した設計がされている。
3	ＳＮＧ中継車（ＳＮＧ車）主に報道用であらゆる場所から中継できる。
4	ＦＰＵ車（多段中継車）ランクルやジープを使用し山の頂上へ登ってマイクロを受けて再びマイクロを送信する。
5	音声中継車（音中）番組制作の音声部門を担当する中継車で、特に車内はオーディオファンも羨むリスニングルームになっている。

　MBS音声担当の上野氏

この中継車の音声システム
の立案者です。

中継車システム提案から完成まで

　１９９６年１１月２０日　　中継車音声システム打合

　１９９６年１１月２９日　　第１回提案資料提出

　１９９７年　１月　７日　　第１回システム詳細打合開始

　１９９７年　１月１０日　　第２回システム詳細打合

　１９９７年　１月１０日　　第３回システム詳細打合

　１９９７年　１月２１日　　第４回システム詳細打合

　１９９７年　１月２３日　　第５回システム詳細打合

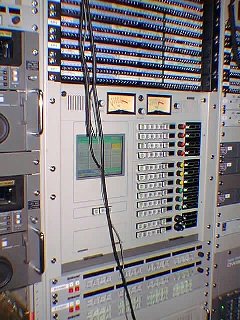

　ＡＣＵ (Audio Control Unit)

　ＡＣＵは、中継車の音声を一括
で制御する心臓部。

　中継車の音声の全てを制御
するＡＣＵは、タッチパネルの
採用とＣＰＵ制御で複雑な
音声回線の構築を容易に
操作出来る。

１９９７年　２月　４日　　第６回システム詳細打合

　１９９７年　２月　６日　　第７回システム詳細打合

　１９９７年　２月　７日　　第８回システム詳細打合　この頃から、今回のシステムの基本が固まってきた。

　１９９７年　２月１２日　　第９回システム詳細打合

　１９９７年　２月１４日　　第１０回システム詳細打合　第１回承認図作成開始

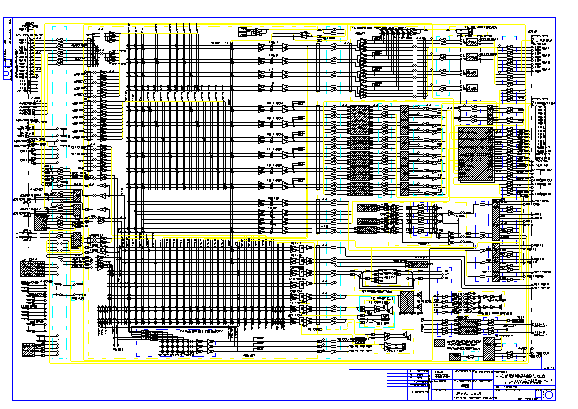

　中継車の音声システム系統図　音声の流れを示す基本設計図

　１９９７年　４月　４日　　第１１回システム詳細打合　承認図を元に細部の詰めを行う。

　１９９７年　４月　７日　　第１２回システム詳細打合　承認図修正打合

　１９９７年　４月１４日　　第１３回システム詳細打合　承認図提出

　１９９７年　４月１４日　　第１４回システム詳細打合　ソフト仕様打合

　１９９７年　４月１９日　　第１５回システム詳細打合　外観仕上げ等の承認打合ソフト仕様打合

　１９９７年　４月２０日　　各機器製作図面作成　製造スタート　タッチパネルソフト作成開始

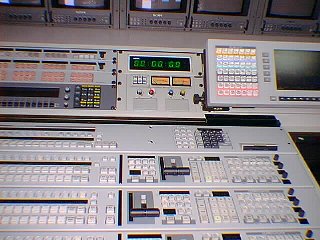

　　ＶＵ　ＳＥＬ／ＰＲＩＶ　ＳＰ　ＰＡＮＥＬ

　映像切替を行うスイッチャー席の正面の
監視面に音声の監視の為にＶＵメーターを
設けたコントロールパネル

　１９９７年　５月１０日　　ＡＣＵ制御用マイコンソフト作成開始

　１９９７年　７月１０日　　ＡＣＵ制御ソフトデバッグ開始

　１９９７年　７月２３日　　中継車に実装総合チェック開始

　１９９７年　８月　６日　　完成立会検査開始

　１９９７年　８月１５日　　不具合事項手直し

　１９９７年　８月１６日　　不具合事項手直し

　１９９７年　８月２２日　　ＭＢＳ千里丘放送センターに納車

　１９９７年　８月２５日　　納車時機器動作チェック

　１９９７年　８月２６日　　引き渡し、システム説明及び講習会

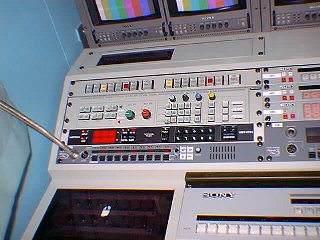

　インカム重畳／ＳＰ　ＳＥＬＥＣＴ　ＰＡＮＥＬ

　スイッチャーやディレクター等スタッフが
モニターする為のモニターセレクター

　連絡用のインカムにプログラムの音を
ミックスするスイッチ類を配置した操作パネル

　これらは全てＡＣＵをリモコン操作する。

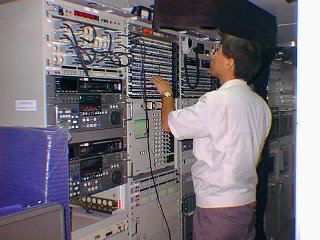

　　中継車の内部

　車内の両側には、映像音声の機器がぎっしり
ラックに搭載されている。

納車時に機器の最終チェックをしているところ

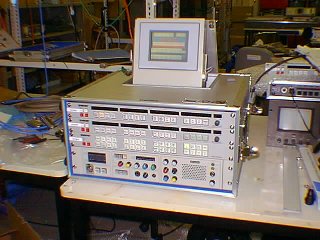

　　ＡＵＤＩＯ　ＢＯＸ

　ＡＵＤＩＯ　ＢＯＸは、中継の出先に設置し
ミキサーの出力を中継車に送り込む端末機

　中継車までは、３３芯ジープケーブルにて
接続されます。（ＰＧＭラインの他インカムや映像
モニター等の複合ケーブル）

　ＡＣＵをリモコンするタッチパネルをこのＡＵＤＩＯ
　ＢＯＸに搭載し、ＲＳ４２２規格の通信回線でコン
トロール出来ます。

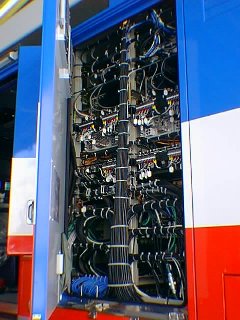

　中継車の内部

　機器ラックの背面は、機器間接続ケーブル
が整然と配線されています。

　車の側面扉を開けると、ラックの背面となり
メンテナンス出来る。

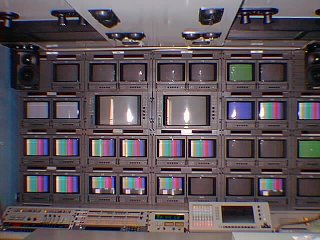

　映像モニター棚

　スイッチャー席の正面には、多数の
ビデオモニターが配置されている。

　

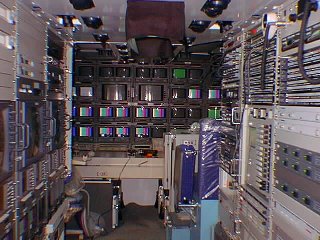

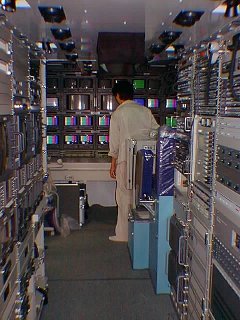

　最新システムがぎっしり詰まった
中継車内部

　中継車内で音声システムが使用出来るスペースの確保は、大変難しい。
機能が拡大するが、音声機器のためのスペースが無いのが現状でこの為、小型化が要求される。
