作成 １９９８年 ７月２９日
今回はＭＡ室工事奮戦記と題して工事の記録です。
 |
| フルデジタルの音声調整卓 |
| テープレコーダーには、ハーフトラックでモノラルの往復録音出来るものから２トラックのステレオ録音タイプや４トラックのステレオで往復録音などが有りますが、８トラック以上の１６トラック、２４トラックさらに４８トラックと多チャンネルの録音が出来るものをマルチトラックレコーダと言います。 レコーディングスタジオでは、このマルチトラックレコーダで録音したマスターテープを２チャンネルステレオにトラックダウンしてレコード（現在ではＣＤ）製作します。 放送の世界では、この手法を使ってテレビドラマ等の音声処理を行います。事前に編集され完成した映像のＶＴＲに対して後から音声の処理たとえばＢＧＭや効果音等を入れていきます。この時に使用されるのがマルチトラックレコーダで音の処理を行う部屋をＭＡ室と呼びます。又この処理を行う部門をポストプロダクション（ボスプロ）と言います。 |
|---|
毎日放送千里丘放送センターにフルデジタルによるＭＡ室の工事
を７月６日から開始して、７月２８日「火入れ式」で完成しました。
以下工事中のスナップ写真です。
 |

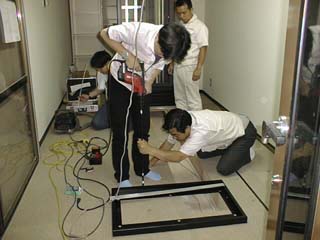

←機器室（マシンルーム）に設置するラックを固定する為床にアンカーボルトを打ち込む |

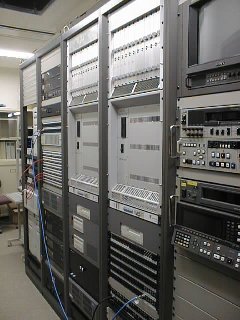

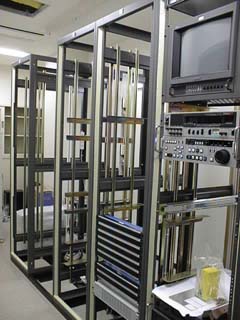

| 機器を収納するラック群→ |  |
 |
 |

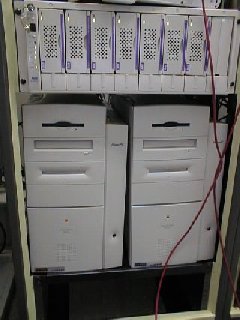

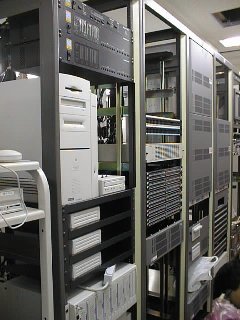

| ↑デジタル処理の為のプロセッサーやＡＤ／ＤＡ変換器等の機器がラックに収納される。 | ↑デジタル音声を処理するＭＡＣパソコンとデータを保存するハードディスク |
 |

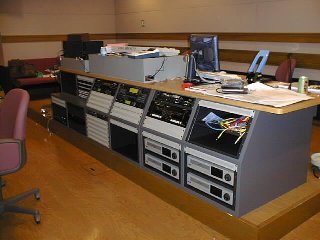

←エフェクター機器など（デジタルプロセッサー、サンプラー、ＭＩＤＩコントローラー）や効果音をミキシングする小型デジタルミキサーを収納したセンターテーブル |
 |
 |

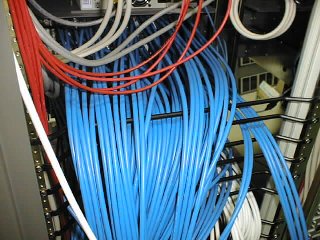

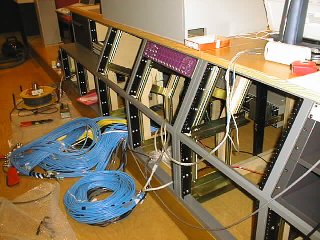

| ↑マシンルームとセンターテーブル間をデジタル信号で接続する青色の同軸ケーブル | ↑デジタル信号用同軸ケーブルの総延長は１．６Ｋｍにもなった |
 |

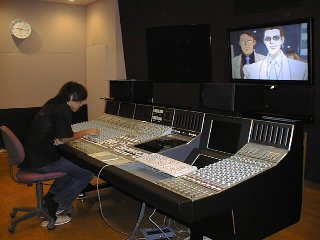

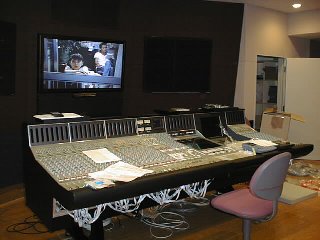

←フルデジタル音声調整卓 マシンルームのラックに設置された音声卓のプロセッサーとイーサーネットで接続されている。卓には「マンインターフェイス」のフェーダーや各種摘み、表示部があるが、全て通信回線でもってコントロールされるため音声信号（アナログ、デジタル）は、卓内には入ってこない。 |

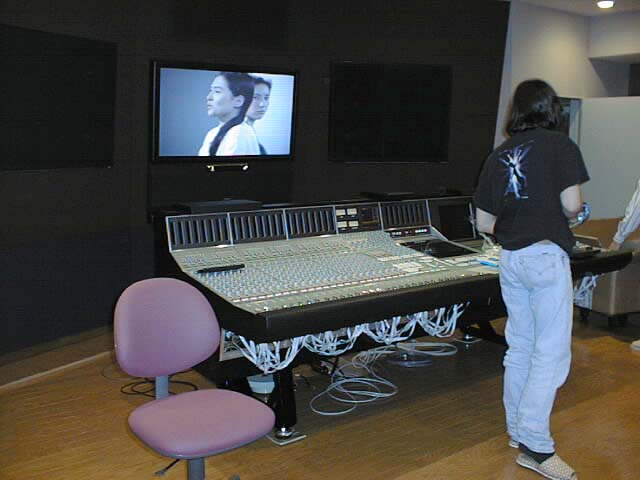

| センターテーブルにエフェクター機器が収納された。→ 卓のコンフィグレーションが設定されテストが始まる。↓ |
 |
 |
 |
 |

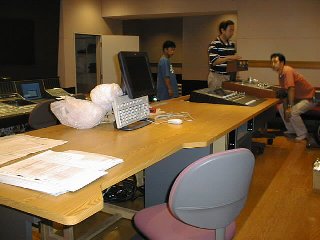

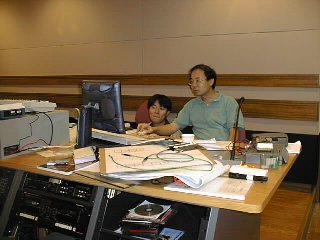

← ↑ センターテーブルにあるパソコン用ディスプレイでマシンルームに設置したパソコンを操作して、デジタル音声処理の設定や音声ファイルのアプリケーションを走らせる。 |
