audio取り付け編

－取り付け編－

今回は気合いを入れて一から全部自分で取り付けを行いました。
下の方に内装外し風景もあるよ！

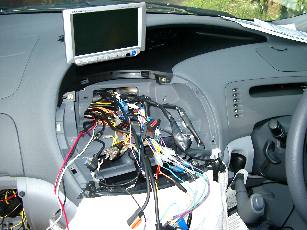

	オーディオ,ナビ本体取付中です純正で入っている配線はもちろんオーディオ、ナビ、モニター、切り替え機の配線などここに集中していて本数が大変なことになっています（大汗予想通り納めたときの配線はぎゅうぎゅうになりました。オーディオ取り付けにはカナック企画のKK-Y50FPを使っています。（配線と化粧パネルのセットです）モニターは乗っている人が全員見られる中央で運転席からみて燃料計が全部と水温計２／３が見られる位置に取り付けました。自分ではなかなかいい位置だと思います。ここならエアバッグも平気でしょう。

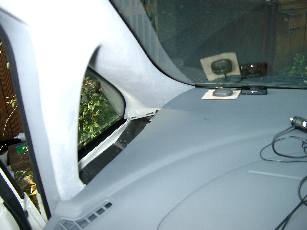

	ナビのＧＰＳアンテナとビーコン受信機の取り付けです。助手席側のＡピラー下のパネルを外してグローブＢＯＸ裏に配線を通しています。

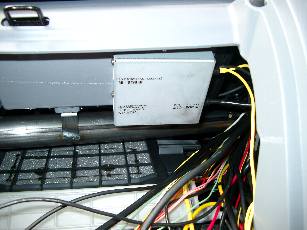

	ＩＰバスＴＶコネクターです。チェンジャーとＴＶ音声を一本のＩＰバスにまとめるものです。グローブＢＯＸの上に貼り付けています。写っていませんが右側の所にオーディオ電源用のリレーを取り付けています。

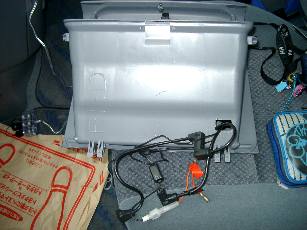

	ＭＤチェンジャーを付けたグローブＢＯＸです。取り外して配線用の穴をあけて取り付けました。端の方の寄せて付けたためかグローブＢＯＸを閉めた時少し隙間が空いてしまいます。真ん中しか留め金がないのでバランスが悪いんだと思います。

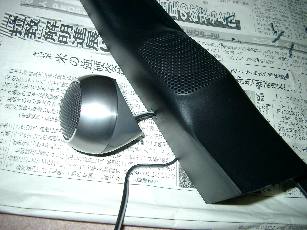

	フロントのツィーターです純正のツィーターの窓側に取り付けしました。リアのツィーターもＤビラー（一番後ろ）の所に付けました。フロントは純正がアルミリベットで止まっているのですがそれを切って取り付けしました。元には戻せないのでなかなか恐怖でした。リアはトレートインスピーカーは付かないことになっているのですが、スピーカーの枠を一カ所切るだけで取り付けることが出来ました。（写真を撮るの忘れていました・・・（汗　）

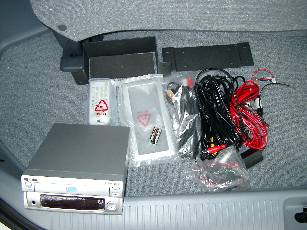

	ＤＶＤの部品です。リモコン、ＡＶコード、電源コード、外部リモコン受信機取り付け金具等々です配線はラゲッジに取り付けても十分な長さがあります。何に使うのかわからない部品も入っています（笑

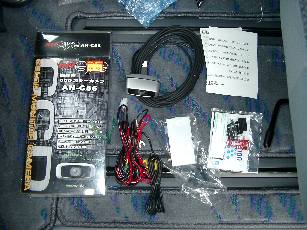

	バックカメラの部品です。構成は結構シンプルです。本体はシルバーですが塗ってしまいました。真ん中の長方形の箱はカメラからの信号をＲＣＡビデオ端子に変換するユニットです。電源もここから供給されます。

フロントからリアスピーカー、バックカメラ間での配線
助手席のドア側です。助手席の下にはＴＶチューナ、バックカメラの変換器、ビデオ入力切換機が置いてあります。	スライドドアの内側です。ＴＶアンテナ＆バックカメラの配線があります
真ん中に斜めに横断しているのがＴＶ＆カメラの配線です。交換したリアスピーカも見えます。ここの内装外しは下の方に紹介しています。	リアピラーの所です。これの上のところでブレーキランプの配線を分岐して４灯化に使ってます。
車体からリアゲートに渡るところです。カメラのコネクタが大きかったのできつかった～～！	めでたくリアゲートまで来ました。(^^)V
リアコンビランプの隙間から外へ。写ってませんが（汗　真ん中に見えているネジ３本を外すとコンビランプとガーニッシュが外れます。
サードシート横の内装外し
ラゲッジの左の工具箱の下のネジを外す。	セカンドシートのベルトアンカーを外す。
セカンドシートのベルトアンカーをもう１カ所外す	下の方にあるクリップを外す。
リアゲートのカバーを外す	サードシート横の小物入れの中のネジを外す。
ラゲッジランプと１２ｖソケットのプラグを外す。	内装が外れました(^^)V
