社外オーディオに交換!
今回用意する物は
プラスドライバー
内装はずし
(先割れの曲ったドライバーの様な物)
社外オーディオの接続用ハーネス

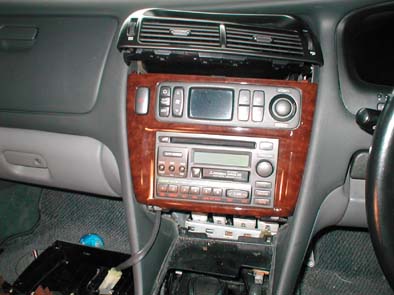

内装はずしで、上部吹き出し口を浮かす、
右端の冷温風切替えダイヤル部は外れない
カップホルダーを外す。
エンジンキーを回しシフトをDレンジにする。
シフト周りのパネルと、コインホルダーは、
一体なので上に引張って外す、(はめ込み)
この時シガーソケットの電源も外す。
灰皿は手前に引張って(下から手を入れて
奥から押すと簡単)外す。(はめ込み)
シフトをPレンジにしてエンジンキーを抜く。

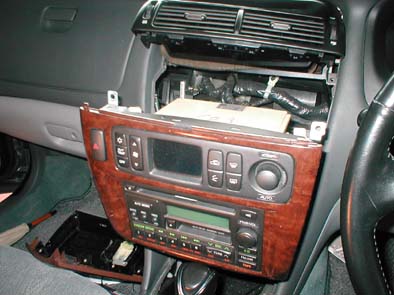

ネジ4本で固定されている。(上下2本づつ)
ネジを外し手前に引張れば背面の配線が
見えると思います。
左から順にハザード、エアコンコントロール
パネル(カプラー2個)、純正オーディオ
(アンテナ、カプラー2個)を外す。
これで取り外し完了だ!
後は純正オーディオを固定している
ネジ8本(片側4本)を外し、
替わりに社外オーディオを固定する。
(ネジ穴が合わない時は、合う所だけ止れば
十分だと思います。・・Cnoは片側2箇所づつ)
接続用ハーネスを使って社外オーディオを
接続する。
逆手順で組付けを行う。
注: オーディオ取り付け部後部に、レールの
様な構造の部分がある。この為、組付け時の
挿入角度が悪いとレールから外れ上手く装着
出来ません。
その時は、角度を変えてやり直して下さい。
作業は全て自己責任で行ってください。
