カーナビ取付


ステップワゴンからの移植です。
実際の作業はETC取付と同時に行っています。
フィルムアンテナは流用できなかったので、日立モバイルのフィルレスアンテナを購入。


材料:


作業前に、バッテリーのマイナス端子を外しておきます。


diy02_01(14KB) diy02_02(17KB)

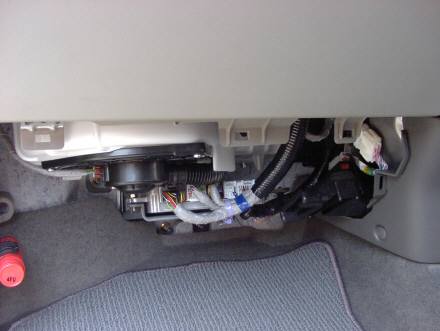

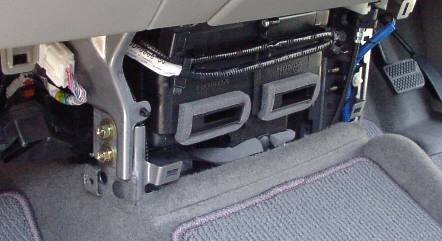

グローブボックス下のカバーを手前に引っ張り、外します。


diy02_03(10KB) diy02_04(8KB) diy02_05(8KB) diy02_08(21KB)
センター部足元のカバーを外します。
左右にあるクリップの真中を細いドラバーなどで押すと引っ込みます
するとクリップが外れます。


diy02_06(4KB) diy02_07(3KB)
外したクリップの中のパーツを出っ張った状態にしておきます。


diy02_09(18KB) diy02_10(24KB)

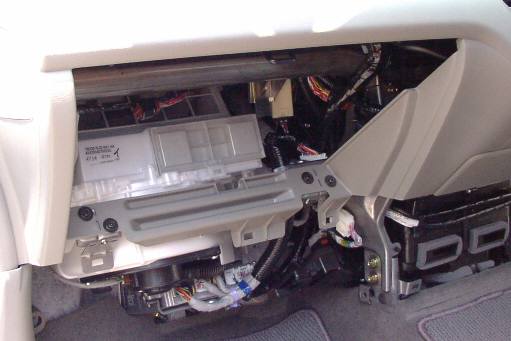

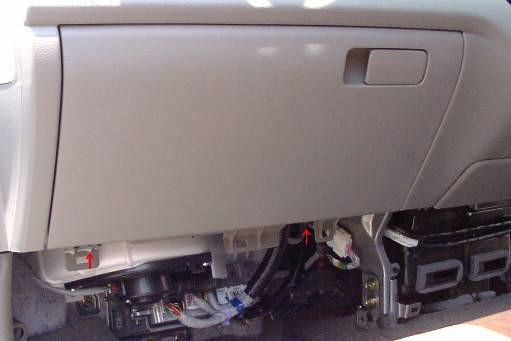

グローブボックス下のネジ2本を外すと、グローブボックスがとれます。


diy02_11(19KB)

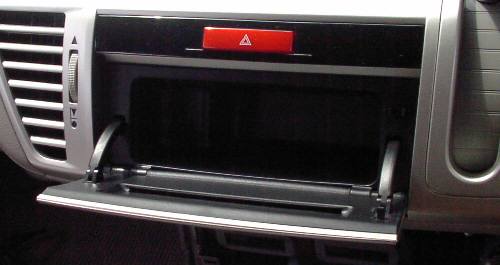

小物入れのふたを開け、ふたを持って手前に引っ張り、外します。


diy02_12(10KB) diy02_13(10KB) diy02_14(14KB)

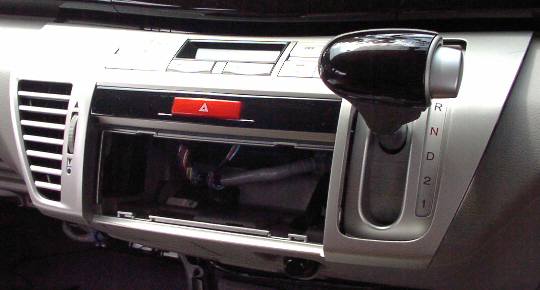

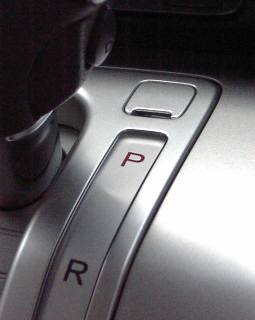

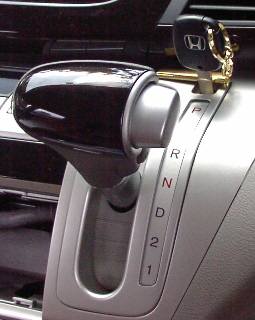

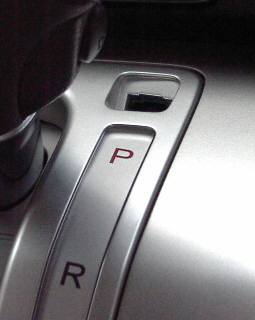

シフトレバー右上の小さいカバーを外し、鍵でおしながら、シフトをNにします。
注意:パーキングブレーキがかかっていることを確認!!


diy02_15(24KB) diy02_16(24KB) diy02_17(32KB) diy02_18(26KB)

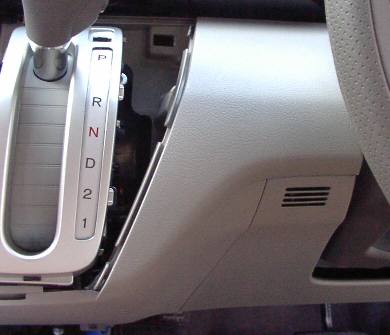

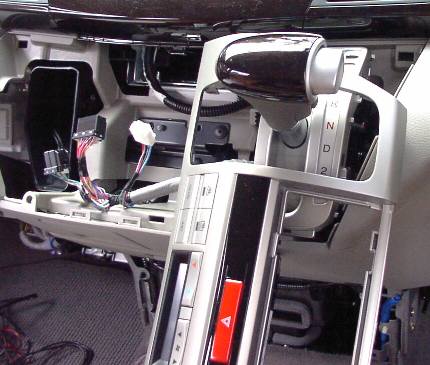

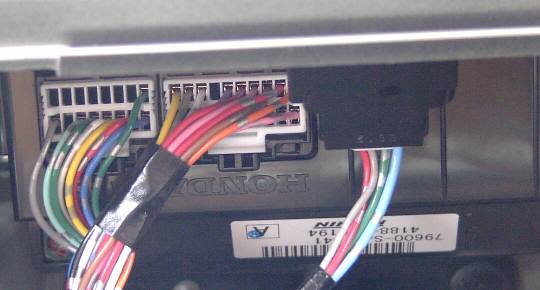

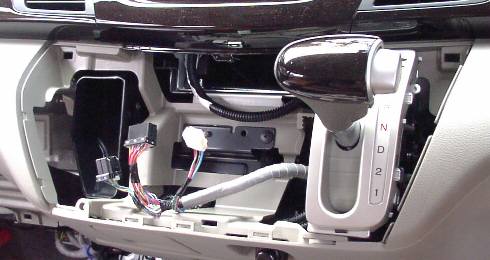

シフトレバー周りから、小物入れ横の噴出し口、エアコンコントロールあたりが一体になっているので手前に引き、外します。
特にシフトレバー周りが外しにくいので注意。
エアコン関連のコネクタを外し、シフトレバーのところで90°回転させ外します。


diy02_19(17KB) diy02_20(16KB) diy02_21(21KB)

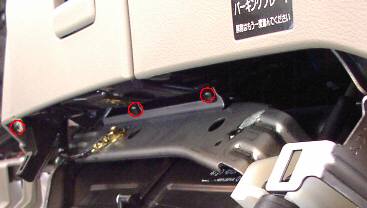

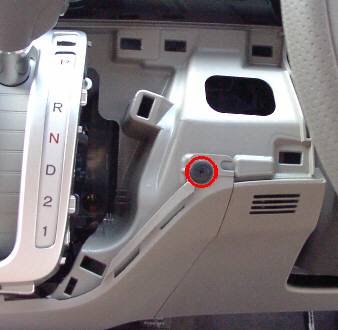

シフトレバー横のカバーを外し、ネジを外します。
灰皿周りのパネルを引っ張って外します。

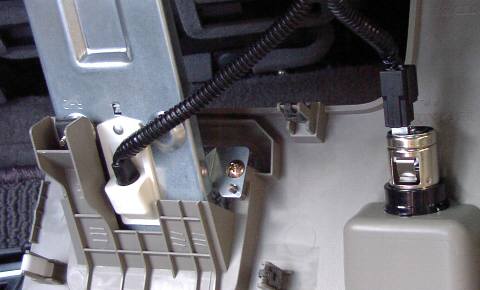

シガーソケット、灰皿照明のコネクタを外します。


diy02_22(13KB) diy02_23(12KB)

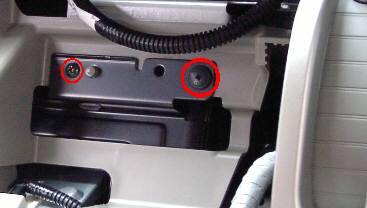

ドリンクホルダ下3本、上のネジ2本を外し、ドリンクホルダを外します。


diy02_24(26KB) diy02_25(15KB)

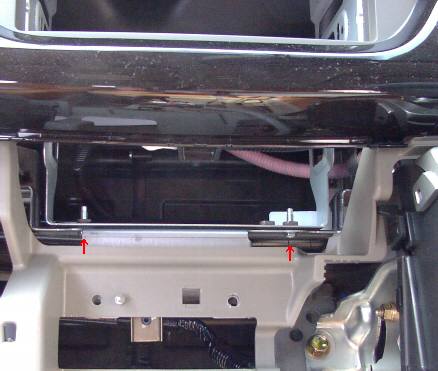

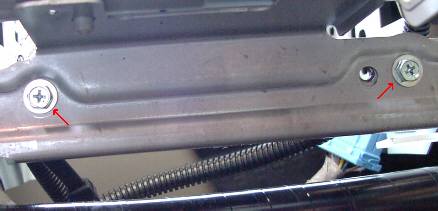

オーディオユニットの下のネジ2本を外し、オーディオユニットを手前に引っ張って外します。
2枚目の写真は下から覗いたところ。


diy02_26(13KB) diy02_27(12KB)

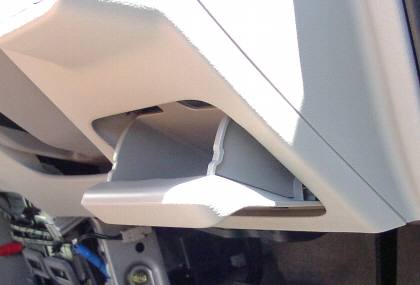

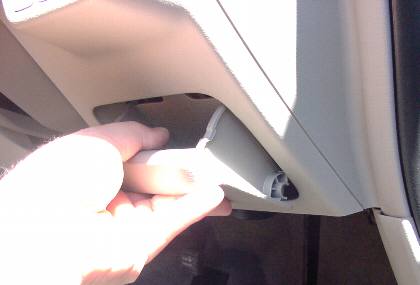

運転席右の物入れを上に持ち上げるようにして外します。


diy02_28(6KB) diy02_29(10KB)

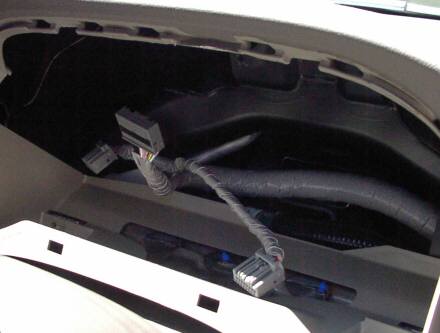

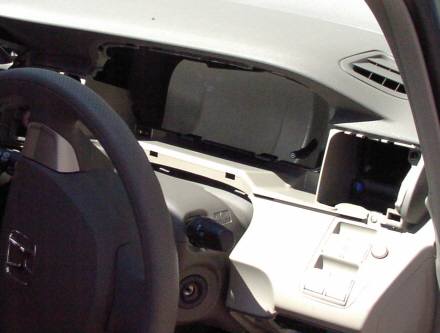

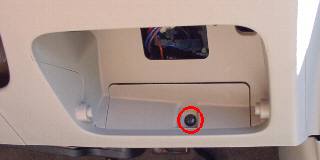

物入れを外したところにあるネジを外し、パネルを外します。
この時、斜め上に持ち上げるようにして外します。
でないと、下のほうのクリップを折ります。ってか、折りました。


diy02_30(19KB) diy02_31(17KB)
ハンドルを一番下に下げ、メータ周りのパネル(左右の噴出し口まで)を外し、メータを外します。


diy02_32(28KB) diy02_33(30KB)

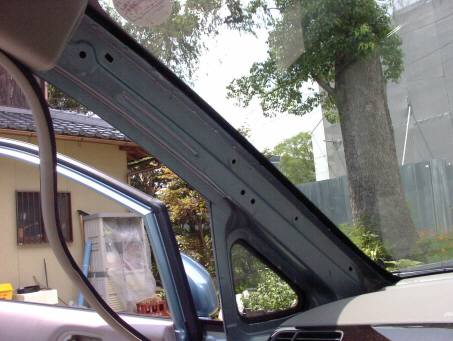

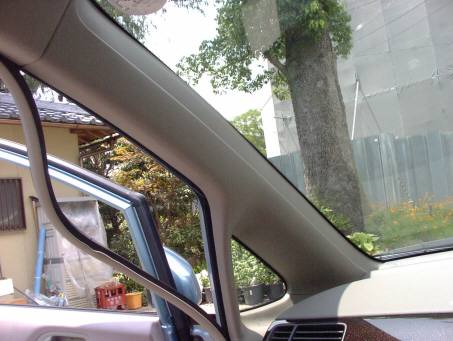

助手席側ピラー周りのシールゴムをめくり、カバーを運転席側に引っ張り外します。
運転席側も同様に外します。
注意:サイドカーテンエアバッグ装着車は手順が違います。
クリップを叩き壊して、外すため部品の発注が必要になります。
詳しくはディーラー等でサービスマニュアル等を確認してください



diy06_12(5KB) diy06_13(4KB)
サンバイザーの受けはフロントウィンドウ側にあいている穴にマイナスドライバーを差込、押しながら90度回します。


diy02_34(7KB) diy02_35(5KB)
サンバイザーはフロントウィンドウ側にあいている穴にマイナスドライバーを差込、押しながらバイザーを回します。


diy06_11(5KB)
センターのサンバイザーはカバーをめくって、ボルトを外すと取れます。


diy02_36(6KB) diy02_37(7KB) diy02_38(8KB) diy02_39(7KB) diy02_40(7KB) diy02_41(4KB)

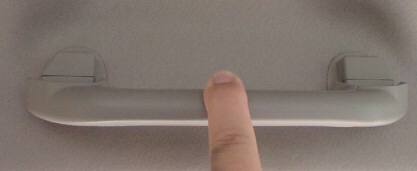

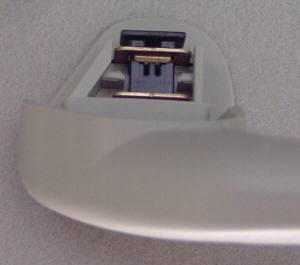

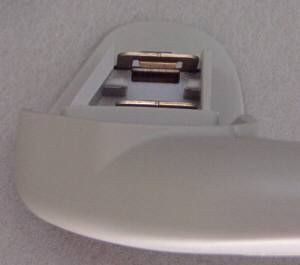

助手席ドア上のとって。

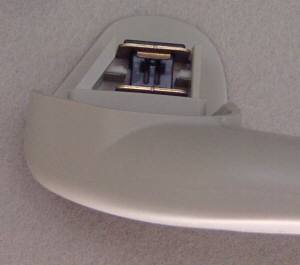

左右の樹脂のカバーを外し、黒いパーツを上に引き抜きます。
とってを外し、残った金属のパーツも取り除きます。


diy06_09(12KB) diy06_10(11KB)

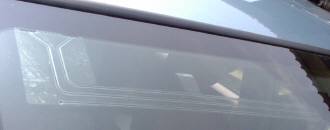

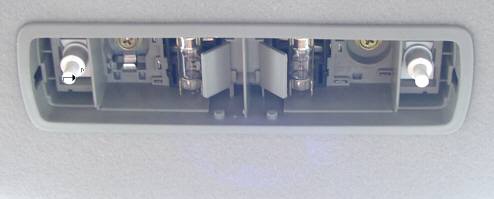

フロントのルームランプ外し。透明のカバーを真中あたりからマイナスドライバー等でこじって外します。
ボルト2本を外し、引っ張ると取れるので、コネクタを外します。


diy02_42(18KB) diy02_43(5KB) diy02_44(47KB)

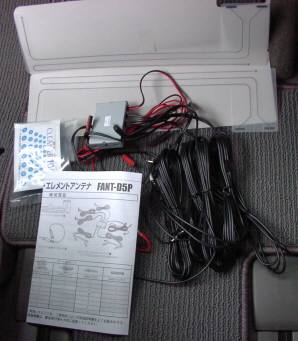

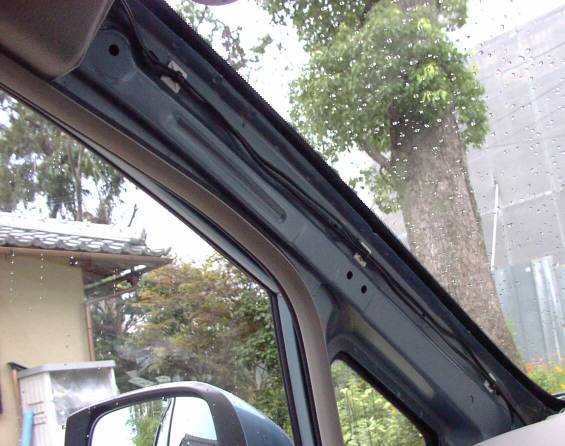

アンテナをフロントウィンドウに貼り付け、配線を助手席ピラーに這わせます。
アンテナを貼る前に、ウィンドウを綺麗にしないと後ではがれてきます。


diy02_45(20KB)

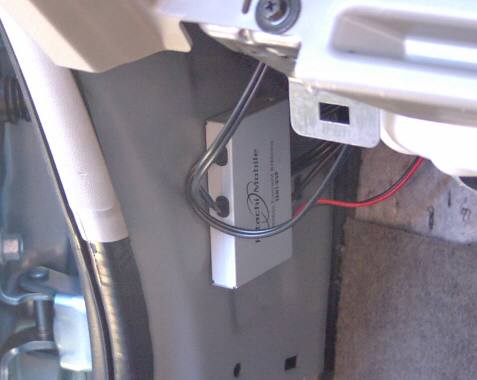

アンテナ配線をピラーとダッシュボードの隙間から下に通し、アンプユニットを助手席足元のカバー裏に両面テープで貼り付け。


diy02_46(18KB) diy02_47(8KB)

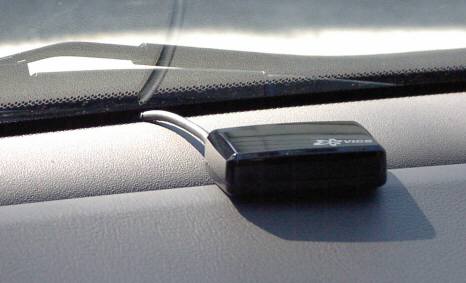

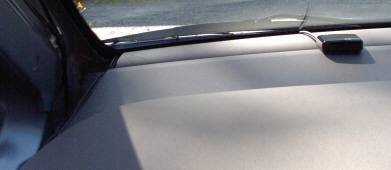

ビーコンアンテナをダッシュボード上に両面テープで貼り付け、配線をフロントウィンドウとダッシュボードの隙間に押し込みます。


diy02_48(20KB) diy02_49(17KB)

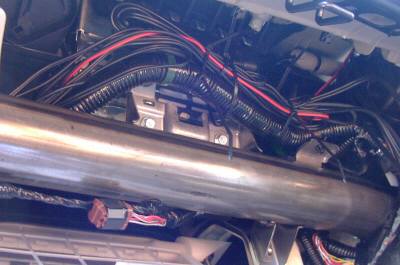

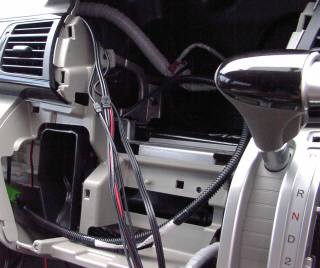

配線をオーディオユニットまでひいて、長さをあわせ、余った線をグローブボックス裏のところでまとめます。
この時、ETCの電源、アンテナも配線しておきます。
ちなみに2枚目の写真に見えているコルゲートチューブの配線がディーラーオプションのバックカメラの配線です。


diy02_50(35KB) diy02_51(24KB)

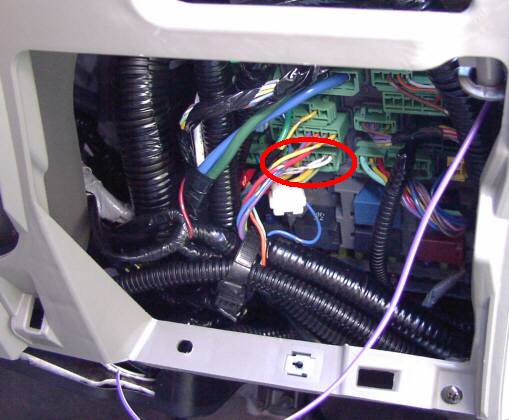

ナビのバック信号の配線。

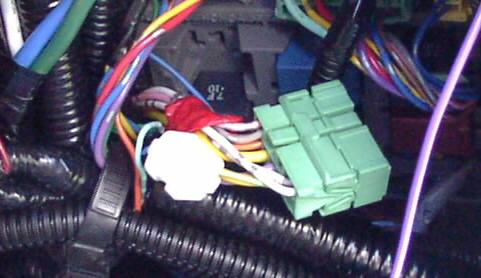

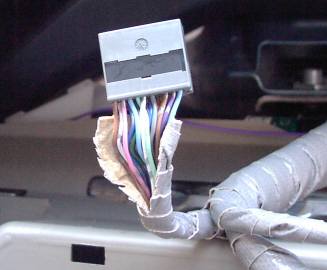

ヒューズボックスのところ、一番下の左から2番目のカプラ(14P)の12番(薄緑色)
うちの車は、オプションのリバース連動ドアミラーがついているので、既にその配線がついています。


diy02_52(13KB) diy02_53(13KB)

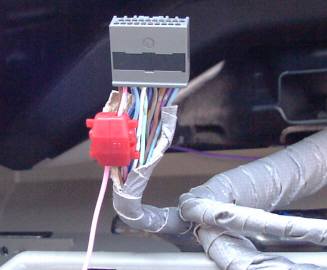

ナビのスピード信号の配線。
メーターの一番右のカプラ(20P)の19番(桃色)

ナビのパーキング信号の配線。
メーターの一番右のカプラ(20P)の5番(橙色)


diy02_54(16KB)

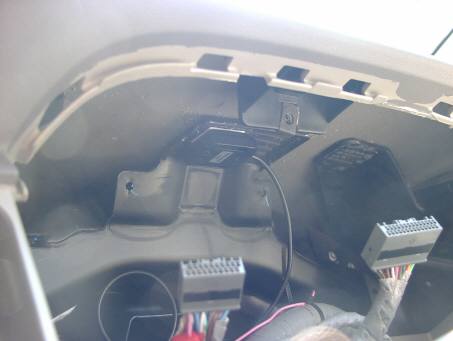

GPSアンテナはメーターの上の部分に両面テープで貼り付けます。


diy02_57(37KB) diy02_58(11KB) diy02_55(17KB)
ナビに配線キットを配線します。
リヤモニタ用ビデオ信号線をセンターシートまで引き回します。

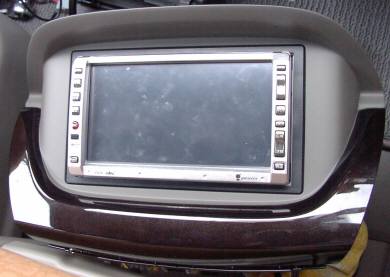

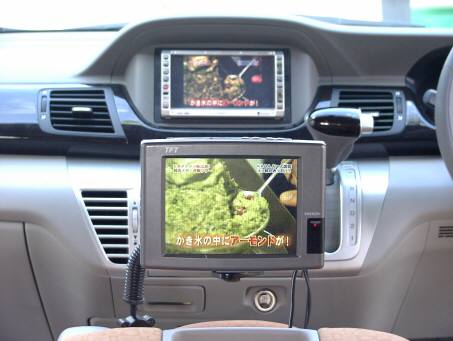

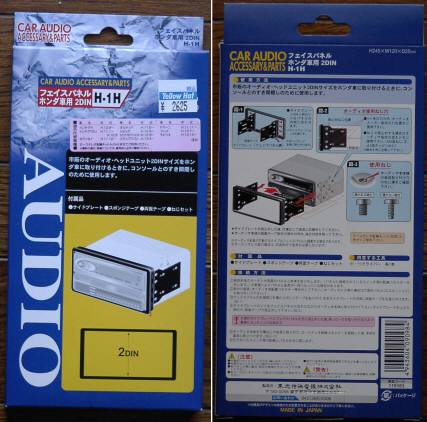

ナビ本体をフェイスパネルを使ってオーディオユニットの枠に取り付けます。


diy02_56(24KB)
ナビに各コネクタを接続し、車両側に取り付ます。
各パネルを元に戻します。
リヤモニタをヘッドレスト取り付け基台で、センターシートに取付、配線。

これで、完成!!
