フリップダウンモニタ取付
リヤモニタとして、ヘッドレスト取付のステーを使っていたのですが、いろいろ不便だったので、フリップダウンモニタを取付ました。
ものは、昨年にヤフオクで入手。
安かったのですが、取付説明書等は一切ありませんでした。
とは言え、まぁ、見たら分かるし。
このモニタ、ルームランプ付なのですが、スイッチとドアオープンで点灯を両立させるために若干、改造が必要でした。
材料：
- フリップダウンモニタ
- アルミ板（厚み３mm）
- ボルト Ｍ５×１５ｍｍ（頭の小さい皿ビス）
- ボルト Ｍ５×１５ｍｍ（トラス）
- 平ワッシャ Ｍ５用
- 配線材（必要に応じて）
- ギボシ端子
- スピーカー端子
作業前に、バッテリーのマイナス端子を外しておきます。

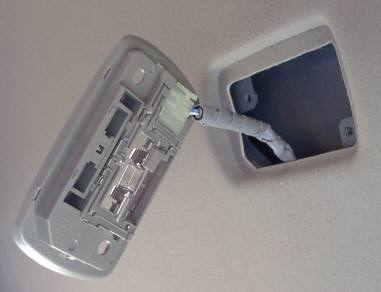

まず、中央のルームランプを外します。透明のカバーをマイナスドライバー等でこじって外します。
ボルト２本を外し、引っ張ると取れるので、コネクタを外します。

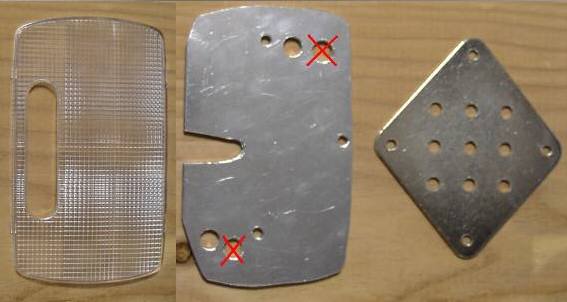

外したルームランプを元にアルミ板を加工、穴あけします。
大きな穴２ヶ所は８ｍｍの穴。
小さな穴３箇所はＭ５でタップを切ります。モニターに付属のステーで場所を合わせます。
左の切欠はケーブルを通すためのものです。
次にモニターのルームランプ配線の改造です。

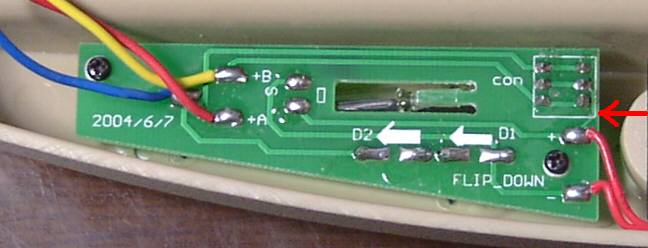

赤矢印の部分のパターンをカット。

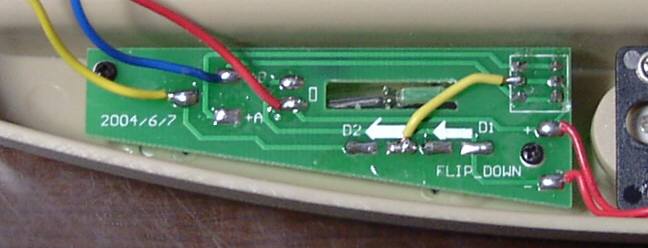

２枚目の写真のように配線を変更。
赤が+12V、青がドア、黄色がアースです。
続いて、天井へのケーブル通しです。
まず、フロントのルームランプ外し。透明のカバーを真中あたりからマイナスドライバー等でこじって外します。
ボルト２本を外し、引っ張ると取れるので、コネクタを外します。
センターのサンバイザーはカバーをめくって、ボルトを外すと取れます。

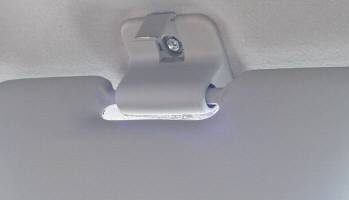

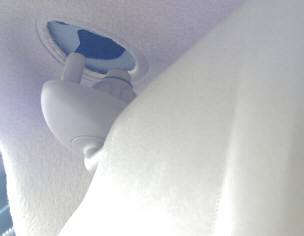

運転席側サンバイザーの受けはフロントウィンドウ側にあいている穴にマイナスドライバーを差込、押しながら90度回します。
運転席側サンバイザーはフロントウィンドウ側にあいている穴にマイナスドライバーを差込、押しながらバイザーを回します。

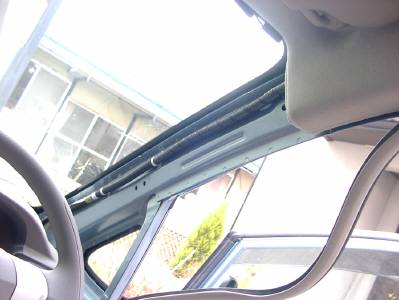

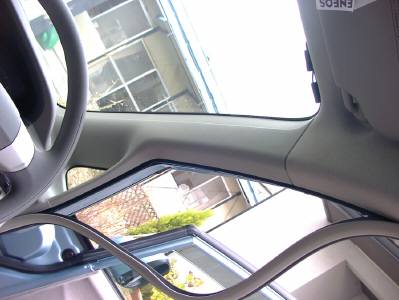

運転席側ピラー周りのシールゴムをめくり、カバーを助手席側に引っ張り外します。
注意：サイドカーテンエアバッグ装着車は手順が違います。
クリップを叩き壊して、外すため部品の発注が必要になります。
詳しくはディーラー等でサービスマニュアル等を確認してください

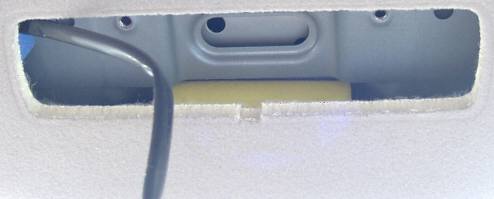

運転席側ピラー部から、ルームライトの穴まで付属の線と、アース用の線を通します。
アース用の線にスピーカ端子（メス）を圧着し、ルームランプコネクタの空いている部分に差込み、タイラップで止める。
（この部分、写真撮り忘れ。）

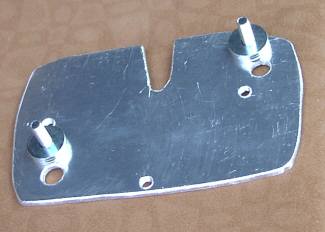

アルミ板にＭ５トラスネジを通し、平ワッシャで高さを調整します。（6mm程度）

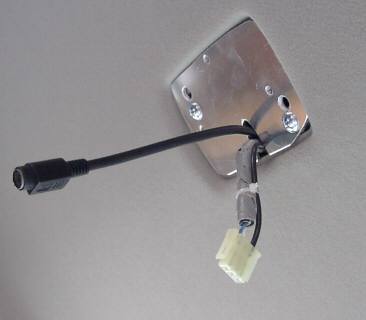

配線が引っかからないように、アルミ板を天井に固定します。

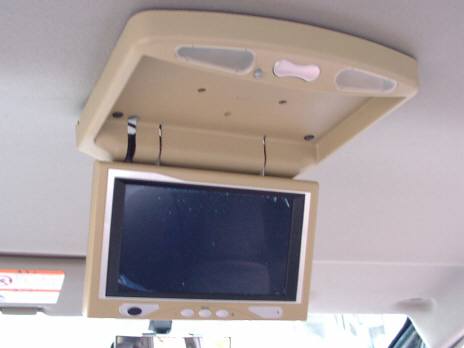

配線を接続し、モニターを固定します。

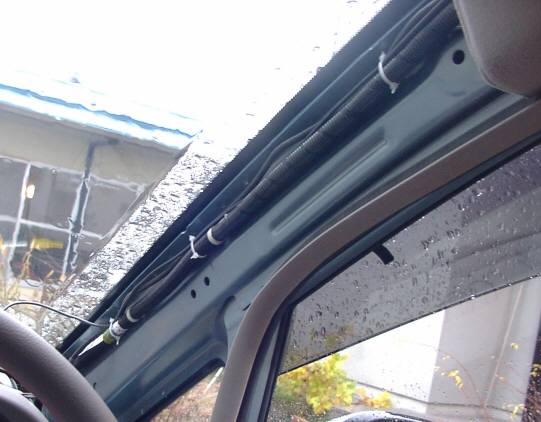

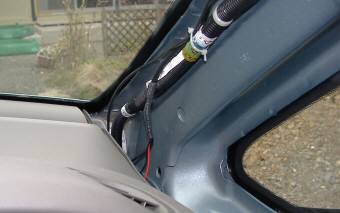

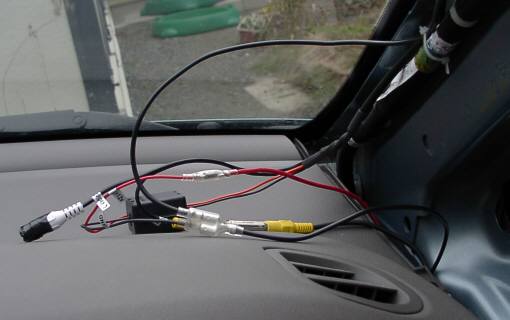

配線をピラー部に沿ってタイラップで固定。
使わないビデオ入力端子にビニールテープを巻いておく。

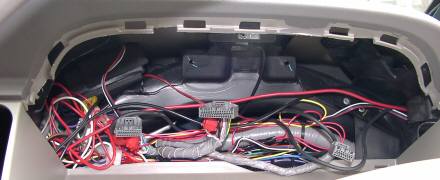

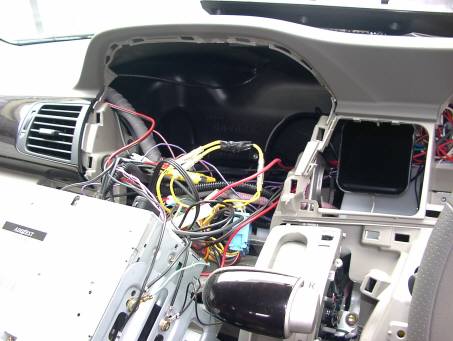

ピラー根元の隙間から、メーター裏を通って、ナビのところまで、配線。
ビデオ出力、ACC（サブバッテリー）、アースに接続。

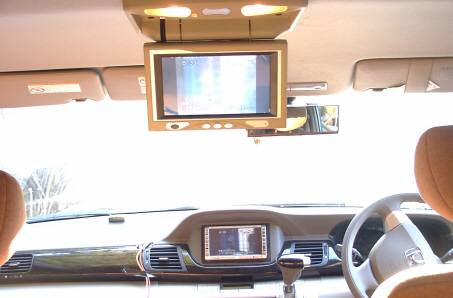

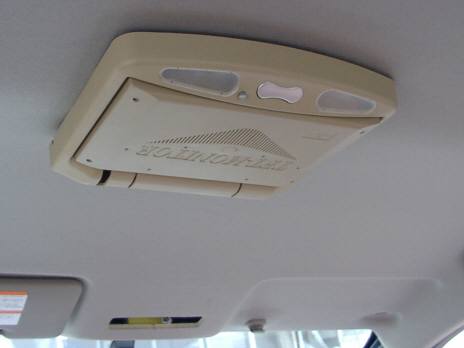

各パネルを元に戻して完成。

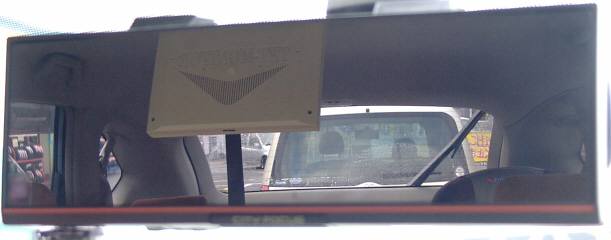

（２枚目はミラーに写った状態）
