材料

さて、材料はなんにしよう。塩ビ、アクリル、木、鉄、アルミなどがＤＩＹホームセンターに売ってます。 金属は加工する道具もないですし、木だと燃えると怖いです。塩ビとかアクリルにしようと思ってＤＩＹホームセンターに行って見ると、塩ビ板は、アクリル板より熱に弱いようです。そこで、アクリル板にしようと思いました。

形状

引出しの形なのですが、５インチベイに引き出し部分を直接入れると、ベイにしきりがあるケースはいいのですが、ないと、ケースの中に物が落ちたり、入れたものが引っかかって出せなくなるかもしれないので、やはり引き出しの箱と、引き出しを作ることにしました。材料と加工時間は２倍以上かかりますがね。ところが、箱をねじ止めするわけですから、箱と引出しには隙間が必要です。引出しを少し小さめにして、箱の内側にガイドレールが必要です。なんだか、ちょっとつくるのが大変な感じになってきました。
外側から見えるのは、引出しの前面だけですから、この前面１枚をリムーバブル風にすればカッコよくなるわけで、中は適当でいいでしょう。

寸法

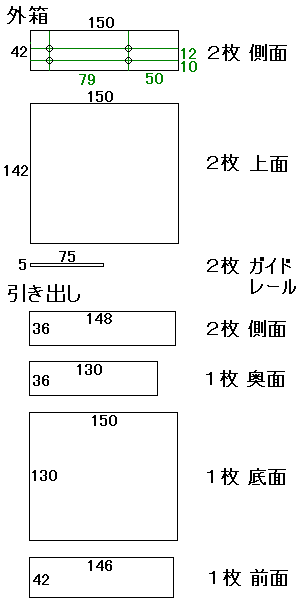

寸法は、ＣＤ-ＲＯＭドライブから取りました。ここから各部品の寸法を出しました。いたの厚みには気をつけましょうね。今回は、厚さ３ミリの板を使いました。皆さんが作るときにはもう一度寸法を取り直してくださいね。この寸法には自信がありません。
それと、今回は、ＣＤ-ＲＯＭのプラケースがちょうど納まるぐらいの大きさにしました。あんまり長くすると、機械に影響が出たり、熱の問題があると困りますので。

アクリル板を切る

さて、実際に作業をして行くことにしましょう。アクリル板を切るには、本当は、金ノコがきれいなのでしょうが、手軽に切るならやっぱりアクリルカッターでしょう。これで切る（切って折る感じ）と、切断面は段になってしまうので、アクリルカッターの付け根で削り、サンドペーパーで仕上げます。金ノコならまっすぐになるので、サンドペーパーだけでいいでしょう。

穴をあける

ハンドドリルかなんかであけて、タップでねじを切るのがいいのでしょうが、自分で使うなら、３ミリ以上の穴をあけてボルト止めでもいいでしょうね。この方が簡単です。

接着する

アクリル専用の接着剤を使います。溶かしてつけるタイプなので、丈夫だと思います。

曲げ加工もありますが、今回は使いません。 曲げ加工用のヒーターが必要ですし、寸法も甘くなります。

組み立てる

１．まず、引出しの前面パネル以外を接着します。セロハンテープなどで仮組みして、接着剤をスポイトで流し込むわけですが、接着面以外に付くと、アクリル板が溶けて汚くなりますので、注意してくださいね。

２．次に、箱の上面以外を組み立てます。この時ちゃんと５インチベイに入るか試しておくといいですね。

３．２の上に１をのせて、位置を合わせます。合わせたら、箱にガイドレールをつけます。

４．箱の上面をつけます。多少引出しとの隙間があってもいいですが、きつくて入らないときは、引き出しを削って合わせます。上面をつける前に、上面をのせて５インチベイに入るか確認します。入らないときは、箱と上面の接着面を削ります。

５．箱にちょうど合うように、引き出しに前面パネルを取り付けます。これがきれいにまっすぐつくと、見た目がきれいになります。パソコンに取り付けたとき、見えるのはこのパネルだけですから。

６．あとは、前面パネルをアクリル板や、加工の簡単なものでリムーバブル風の部品をつけたり、５インチベイスピーカーみたいにしてしまうってのもいいですね。ＣＤ-ＲＯＭ風や、ＭＯ風なんてのもできますが、カーステレオ風なんてのも面白いかもしれません。
